Zapojeni TV cez koaxialny kabel

[Technikus]

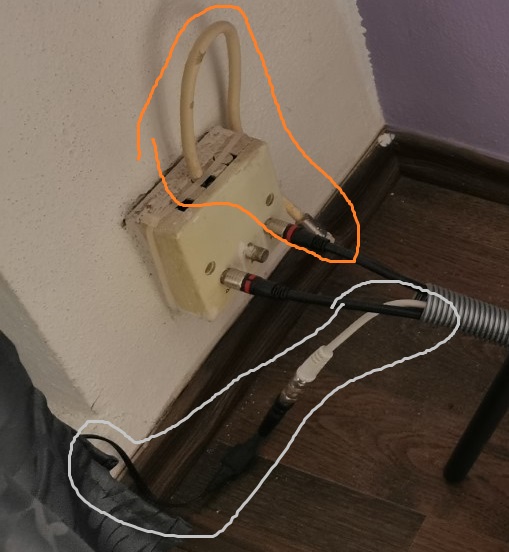

To oranžové nebo šedé?

Oranžové z UPC krabičky nikam nevede, šedé mám připojenou anténu k hifi věži pod televizí.

Jinak ta UPC krabička není vůbec vidět - je schovaná.

[Adolf.Shitler]

Ten kabel, co nikam nevede (resp. vede napevno ze zásuvky do F konektoru) je Belden H125, takže v pohodě. Ale ten druhý se zalisovaným konektorem je účastnická šňůra, tj. hrůza hrůz a největší killer TV a R signálů :D

[Marek-26]

Jestli myslíš ten černý, tak ten UPC dodává už docela dlouho.

[Technikus]

Pokud jde o ty 2 kabely z UPC krabičky (internet a TV) tak potvrzuji, že je mám od UPC technika, který to cca před čtyřmi roky donesl se zařízeními.

Upraveno 15. března 2021 uživatelem Technikus

[Adolf.Shitler]

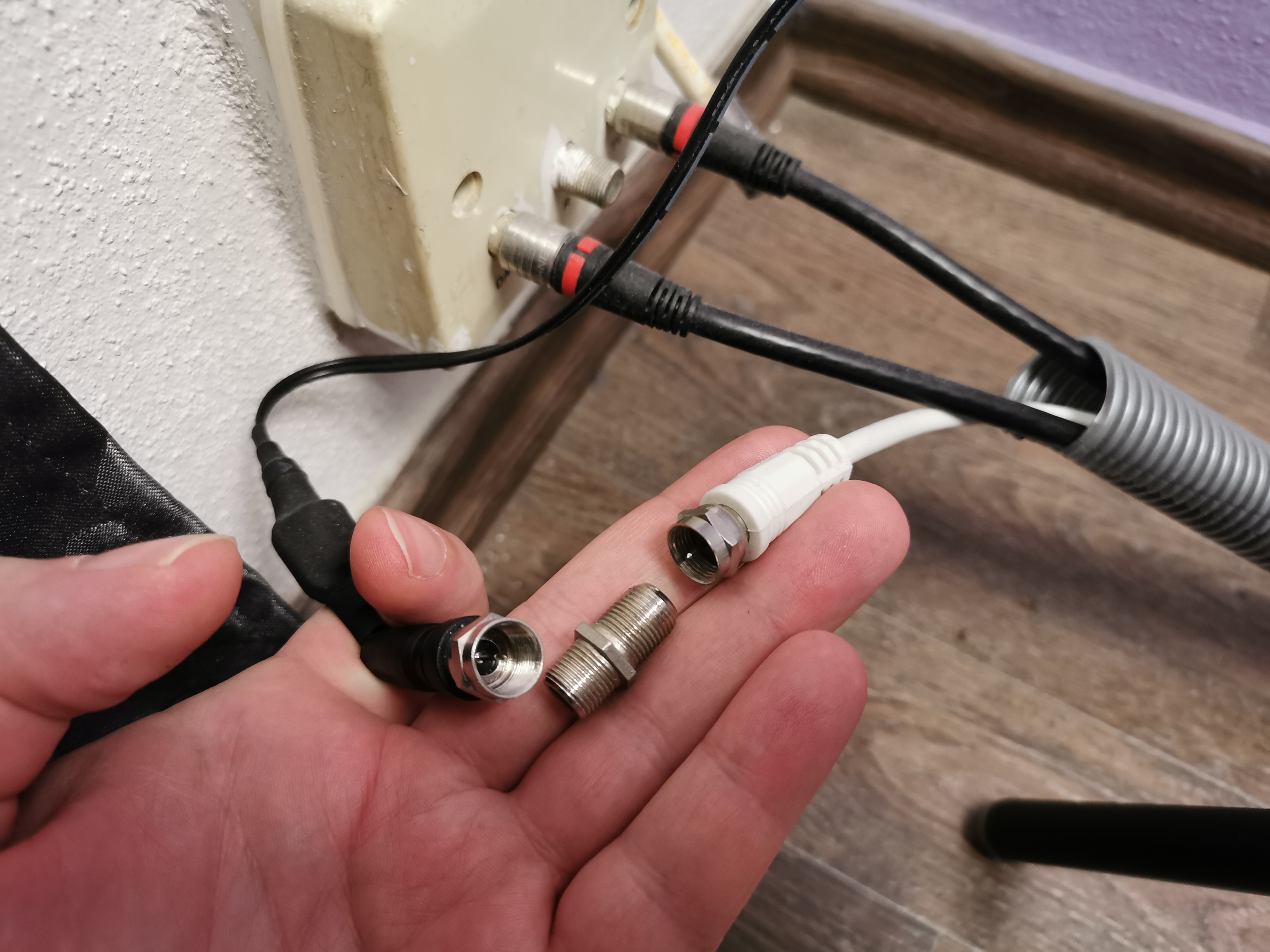

Měl jsem na mysli ten bílý kabel, který vede do/z husího krku.

[Technikus]

Ten černý kus antény je originál z hifi věže, ale uprostřed bytu bez signálu. Bílým kabelem jsem si ho tak prodloužil k balkónu - věž hraje bez šumu. Bohužel v STA není funkční rádio, jen Tv.

[Adolf.Shitler]

Ten kabel je natolik "kvalitní", že sám o sobě funguje jako anténa, protože má velmi mizerné (nebo prakticky nulové) stínění.

Když už je řeč o tom rádiu, tak v zásuvce UPC by snad FM mělo být také přítomno. Ale je fakt, že jsem to už nějaký ten pátek zpátky nezkoušel, protože netová rádia to jistí :-)

[Technikus]

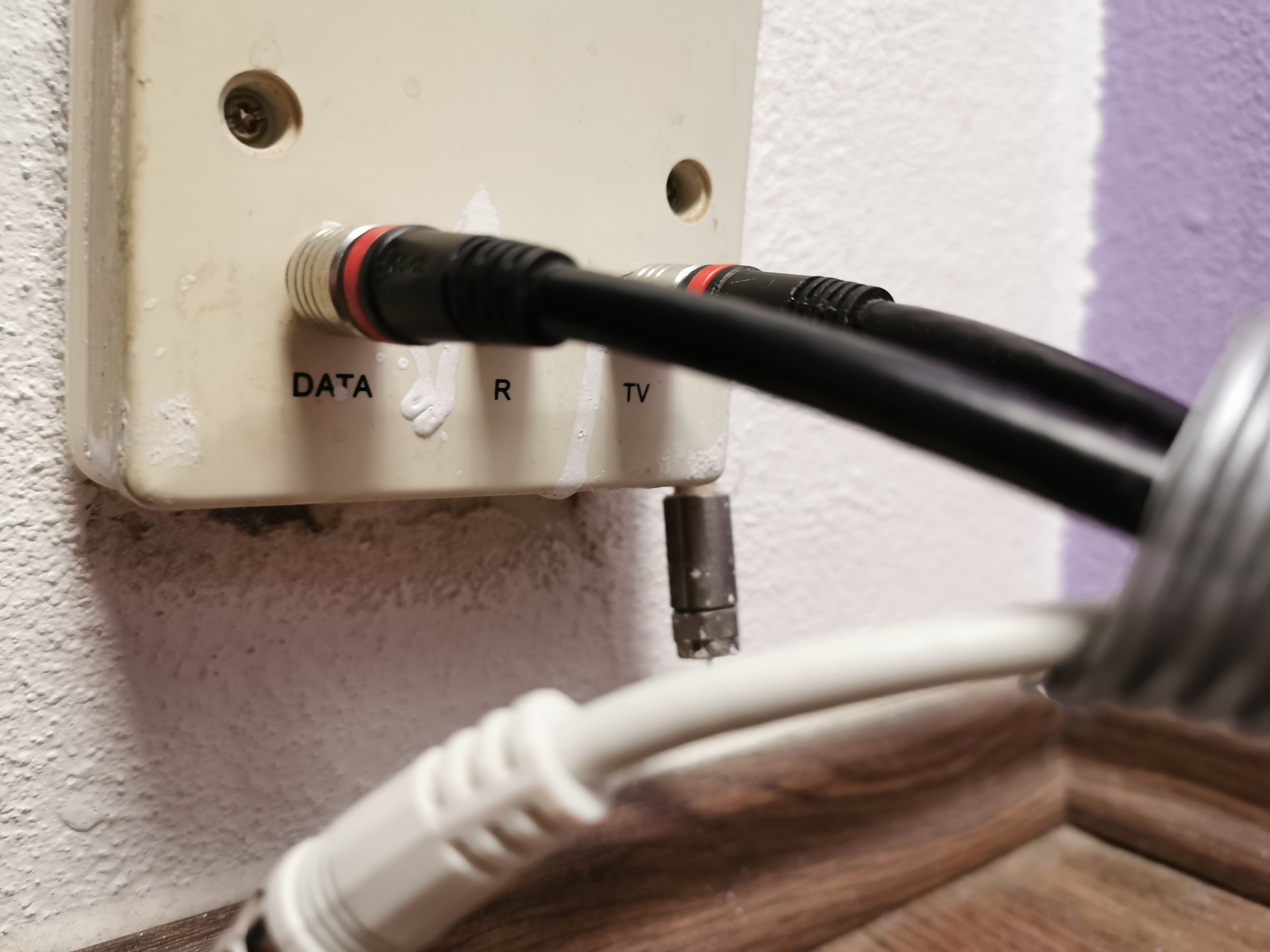

Je správně, že z balkónu/skrz zeď vede kabel jen do DATA?

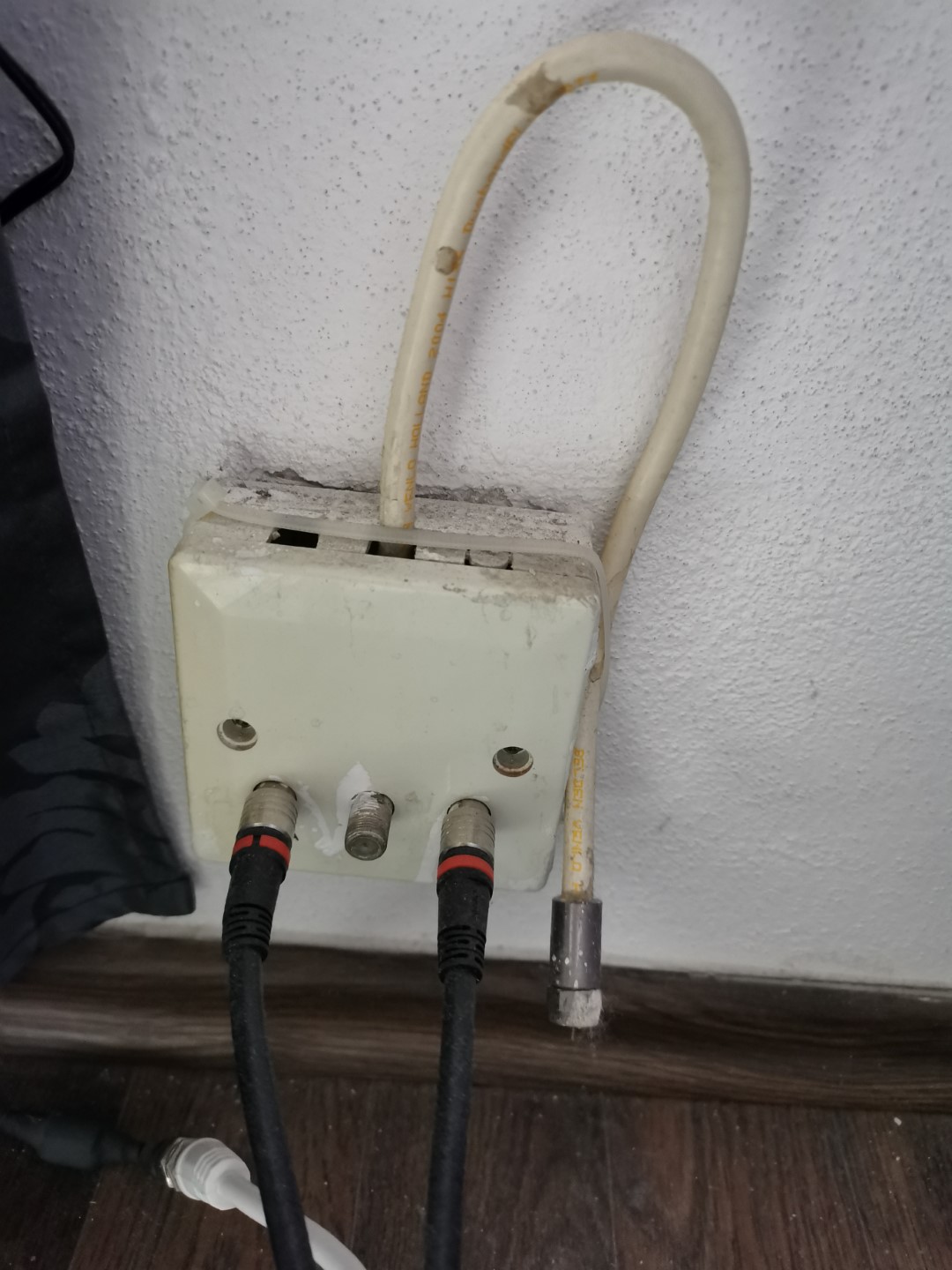

Ten světlý kabel co visí přes zásuvku (výše jmenován asi jako Belden) je v R a ven. Každopádně při propojení s rádiem nic nenaladím a šumím.

R je tak nefunkční na UPC krabičce i v STA, proto mám tu anténu - bílý vs černý kabel k balkónu.

Upraveno 15. března 2021 uživatelem Technikus

[Marek-26]

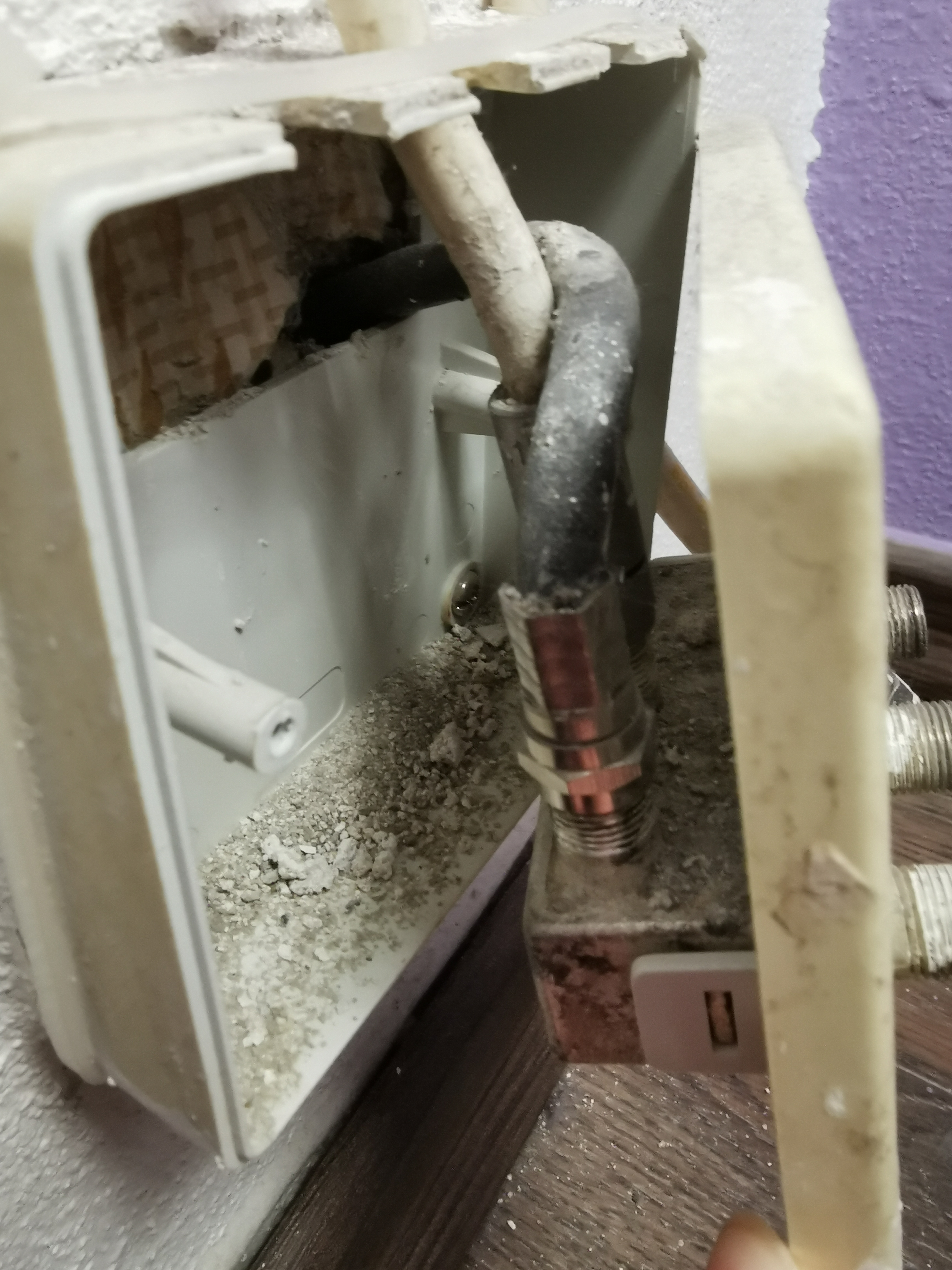

Ta zásuvka by zasloužila vyměnit 😄 Každopádně v tom kabelu na přívodu jde všechno dohromady, tedy plné spektrum frekvencí. Zásuvka má poté za úkol ty frekvence rozdělit hlavně z toho důvodu, aby z nedatových služeb (TV, rádio) nešlo zpět do sítě rušení. Ta zásuvka nejspíše bude mít takové výstupní frekvence: 88-108 MHz pro rádia, 110-860 MHz pro TV a 5-860 MHz pro DATA. S příchodem ED3.1 rozšiřuje UPC frekvenční pásmo až na nějakých 1,2GHz s tím, že do budoucna to půjde ještě nahoru. Až to půjde ještě výše, pak už nebude v síti vysíláno analogové rádio (vlastně i TV), protože se frekvence využijí pro internet. Už nyní většinou nejsou dostupné rádiové stanice pod 100MHz. Možná ta zásuvka co máte je průběžná a byla na ni napojena někde ještě jedna koncová. Ten čouhající kabel bych odmontoval a zakončil odporem, právě z důvodu eliminace potencionálního rušení (něco takového https://www.antena.cz/zakoncovaci-odpor-75-ohm-ppc-tr75s-rezistor-terminator-f-konektor-p5023/)

Jinak Vodafone (resp. UPC) nyní dodává zásuvky, jejichž obsahem je toto: https://www.antena.cz/rozbocovac-na-2-tv-teleste-3dss2-4-1db-bez-napajeni-p79546/ - doporučil bych na TV výstup ještě osadit filtr zpětného směru.

[Technikus]

Tak máte pravdu. Přes R i čouhající kabel (UPC zásuvka) lze něco naladit, ale mnohem méně rádií než přes tu připojenou anténu k balkónu.
